雙端面專門化數控車床：
機床特點：
■450斜床身布局，具有中間驅動夾持功能的主軸箱配置在床身中部，兩個刀架配置在主軸箱兩側。
■雙通道控制系統，兩個刀架可同時或分別與主軸實現聯動，完成零件兩端的同時或順序加工。
■模塊化設計，可根據用戶要求，有多種刀架組合，夾具組合，以及配置選擇，功能拓展。
■主軸箱內主軸系統、夾具、夾緊油缸、配油系統、驅動裝置等融為一體，結構緊湊，工作可靠。
■全封閉防護，自動亨閏滑，自動排屑，造型美觀，易于操作，維修方便。
■可配托料架及自動上下料裝置，易實現自動化。

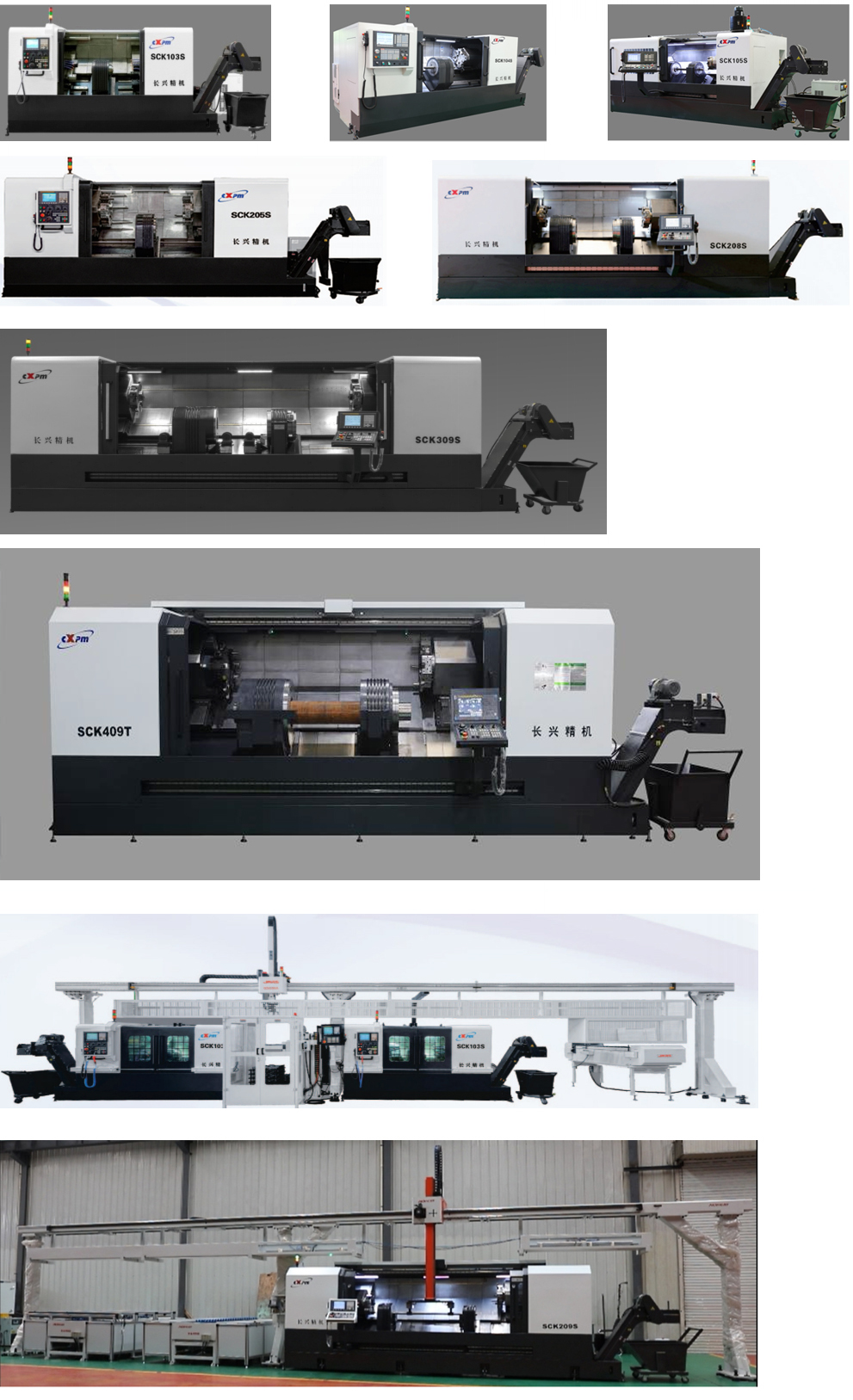

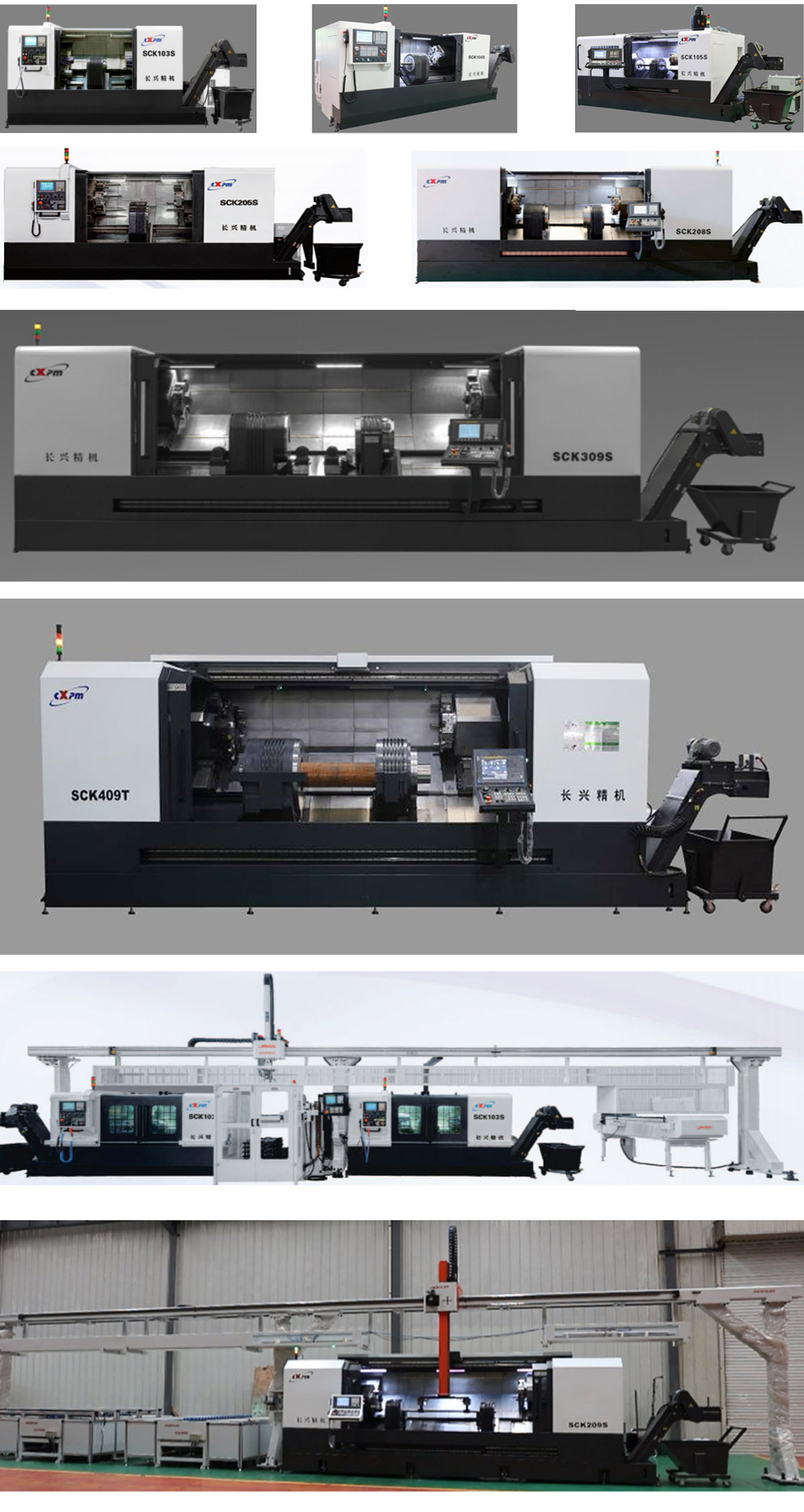

雙端面專門化數控車床照片：
核心技術：

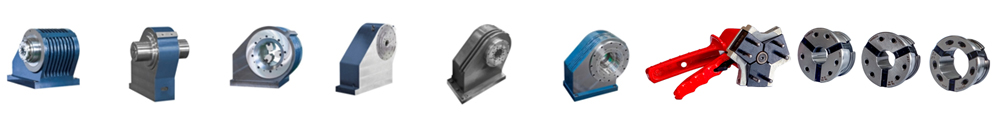

針對不同加工對象的毛坯狀況、零件形狀、技術要求，配備不同的中間驅動主軸箱及夾具。
長興精機積累了豐富的經驗，有多種裝夾結構及夾持方式供選擇，是長興精機獨有的技術優勢。
在國內同類產品中品種最多、規格最全。
雙端面數控車床規格參數：
|
型號 |
SCK103S |
SCK104S |
SCK105S |
SCK205S |
SCK206S |
SCK208S |
SCK209S |
SCK309S |
SCK409S/T |
|
最大夾持直徑 |
mm |
∮50-80 |
∮50-120 |
∮50-120 |
∮150-175 |
∮50-120 |
∮60-220 |
∮60-220 |
∮60-220 |
∮60- 305 |
|
最大加工長度 （軸件） |
mm |
660 |
800 |
1000 |
1000 |
1250 |
1600 |
2000 |
1000-2500
1800-2800 |
2000 |
|
主軸箱寬度 |
mm |
140-360 |
200-360 |
主200-360
副200 |
170-200 |
主200-315
副200-240 |
主245-385
副210-330 |
主245-385
副210-330 |
主530-580
副360-400 |
主520
副360-400 |
|
主軸最高轉速 |
rpm |
2000-3000 |
1200-3000 |
1200-3000 |
1200 |
1200-1800 |
1000-1800 |
1000-1800 |
800 |
400 |
|
刀架形式 |
|
排刀/刀塔 |
排刀/刀塔 |
排刀/刀塔 |
刀塔 |
刀塔 |
刀塔 |
刀塔 |
刀塔 |
刀塔 |
|
主電機功率 |
kW |
5.5-11 |
7.5-11 |
7.5-11 |
11 |
11-15 |
11-18.5 |
11-18.5 |
15-18.5 |
15-18.5 |
|
機床外形
長*寬*高 |
cm |
388×177×172 |
426×177×175 |
441×237×175 |
492×186×190 |
540×178×198 |
589×178×198 |
637×187×198 |
672/825×205×215 |
660×268×215 |
|
|
機床重量 |
t |
4.8 |
5.2 |
5.5 |
6.2 |
7.0 |
8.0 |
8.6 |
10.0/12.5 |
10.0 |
|
